نحوه اتصال فاضلاب زیرزمین به فاضلاب شهری

اتصال فاضلاب زیرزمین به فاضلاب شهری

با افزایش شهرنشینی و رشد ساختمان‌های چندطبقه، چالش‌های متعددی در مدیریت فاضلاب به وجود آمده است. یکی از این چالش‌ها، نحوه اتصال فاضلاب زیرزمین به سیستم فاضلاب شهری است. بسیاری از ساختمان‌های مدرن دارای زیرزمین‌هایی هستند که برای مصارف مختلفی مانند پارکینگ، انبار یا حتی واحدهای مسکونی و تجاری مورد استفاده قرار می‌گیرند. از آنجا که سطح فاضلاب شهری معمولاً بالاتر از خروجی فاضلاب این فضاها قرار دارد، نیاز به روش‌های خاصی برای هدایت و دفع بهینه فاضلاب از زیرزمین‌ها وجود دارد.

در این مقاله از سری مقالات شرکت مهندسی کاشفان نیلفام به بررسی دقیق روش‌های اتصال فاضلاب زیرزمین به فاضلاب شهری پرداخته می‌شود. ابتدا، اهمیت این موضوع و مشکلات مرتبط با آن مطرح خواهد شد. سپس، روش‌های مختلف اجرای این اتصال، از جمله استفاده از سیستم‌های ثقلی، پمپ‌های فاضلاب و مخازن نگهداری، بررسی می‌شوند. همچنین، استانداردها و مقررات مربوط به طراحی و نصب این سیستم‌ها معرفی خواهند شد. در پایان، به بررسی مشکلات رایج و راهکارهای رفع آن‌ها خواهیم پرداخت. هدف از این مقاله، ارائه یک راهنمای جامع برای مهندسان، پیمانکاران و صاحبان املاک جهت طراحی و اجرای بهینه سیستم دفع فاضلاب زیرزمین است.

اهمیت اتصال فاضلاب زیرزمین به فاضلاب شهری

• مشکلات ناشی از عدم اتصال صحیح فاضلاب زیرزمین

عدم اجرای صحیح اتصال فاضلاب زیرزمین به فاضلاب شهری می‌تواند مشکلات زیادی را به همراه داشته باشد. یکی از مشکلات اصلی، ایجاد بوی نامطبوع و انتشار گازهای خطرناک در محیط است. در صورتی که فاضلاب به درستی تخلیه نشود، تجمع آن در لوله‌ها می‌تواند باعث رشد باکتری‌ها و ایجاد مشکلات بهداشتی شود. همچنین، عدم اتصال استاندارد ممکن است منجر به بازگشت فاضلاب به داخل ساختمان گردد که می‌تواند باعث آسیب جدی به سازه و ایجاد مشکلات زیست‌محیطی شود.

• نیاز به رعایت استانداردها و مقررات

به دلیل اهمیت بالای این موضوع، استانداردهای بین‌المللی و ملی مختلفی برای اجرای این سیستم‌ها وجود دارد. این استانداردها شامل شیب‌بندی مناسب لوله‌ها، استفاده از مصالح مقاوم، و طراحی مناسب برای جلوگیری از انسداد و بازگشت فاضلاب است. رعایت این مقررات نه تنها از مشکلات بهداشتی و زیست‌محیطی جلوگیری می‌کند، بلکه هزینه‌های نگهداری و تعمیر را نیز کاهش می‌دهد.

• بهبود کارایی سیستم فاضلاب شهری

اتصال صحیح فاضلاب زیرزمین به سیستم شهری جهت حل مشکلات بهداشتی و به دنبال آن استفاده از پکیج سیستم تصفیه فاضلاب باعث می‌شود که بار اضافی به شبکه فاضلاب وارد نشود و جریان فاضلاب به صورت بهینه در سیستم تخلیه گردد. این موضوع اهمیت زیادی برای پایداری و طول عمر شبکه فاضلاب شهری دارد. علاوه بر این، اجرای صحیح این اتصال می‌تواند از ورود مواد جامد و چربی‌ها به شبکه اصلی جلوگیری کند که از گرفتگی و انسداد لوله‌های شهری پیشگیری می‌کند و به دنبال آن می توانید فرآیند تصفیه فاضلاب را آسان‌تر کند. برای اطلاع از انواع روش‌های تصفیه فاضلاب شهری، می‌توانید مقاله زیر را مطالعه کنید.

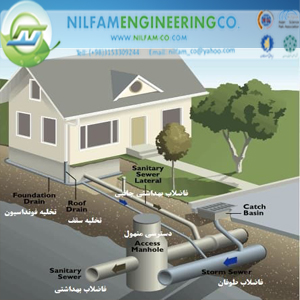

روش‌های اتصال فاضلاب زیرزمین به فاضلاب شهری

• سیستم ثقلی

یکی از روش‌های معمول برای اتصال فاضلاب زیرزمین به فاضلاب شهری و بازیافت آب شهری، استفاده از سیستم ثقلی است. در این روش، خروجی فاضلاب زیرزمین باید بالاتر از سطح فاضلاب شهری باشد تا فاضلاب بتواند بدون نیاز به پمپ، از طریق نیروی جاذبه به لوله اصلی تخلیه شود. برای این منظور، شیب مناسب لوله‌گذاری از اهمیت بالایی برخوردار است.

• استفاده از پمپ‌های فاضلاب

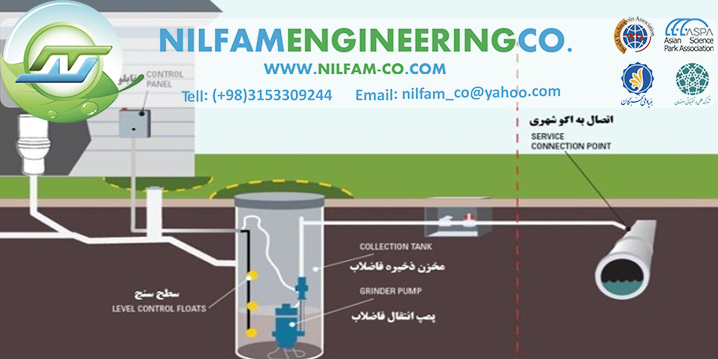

در شرایطی که سطح فاضلاب شهری بالاتر از خروجی فاضلاب زیرزمین قرار دارد، سیستم ثقلی کارایی ندارد و نیاز به استفاده از پمپ‌های فاضلاب است. این پمپ‌ها فاضلاب را از مخزن جمع‌آوری به سطح بالاتر پمپاژ کرده و آن را به شبکه فاضلاب شهری منتقل می‌کنند. این روش برای ساختمان‌های مرتفع و مکان‌هایی که دارای زیرزمین‌های عمیق هستند، کاربرد زیادی دارد.

• مخازن ذخیره فاضلاب

در برخی موارد، از مخازن ذخیره فاضلاب برای جمع‌آوری موقت فاضلاب زیرزمین استفاده می‌شود. این مخازن معمولاً به پمپ‌هایی مجهز هستند که به صورت دوره‌ای فاضلاب را تخلیه می‌کنند. این روش بیشتر در ساختمان‌هایی که میزان تولید فاضلاب متغیر است، مورد استفاده قرار می‌گیرد.

انتخاب پمپ مناسب برای تخلیه فاضلاب زیرزمین

• انواع پمپ‌های فاضلابی

پمپ‌های فاضلابی در انواع مختلفی وجود دارند که بر اساس نوع کاربری و میزان فاضلاب تولیدی انتخاب می‌شوند. برخی از رایج‌ترین انواع پمپ‌های فاضلاب شامل پمپ‌های خردکننده، پمپ‌های غوطه‌ور و پمپ‌های سانتریفیوژ هستند. انتخاب نوع مناسب به عواملی مانند حجم فاضلاب، ارتفاع پمپاژ و میزان آلودگی فاضلاب بستگی دارد.

• ویژگی‌های کلیدی پمپ فاضلابی مناسب

یک پمپ فاضلابی مناسب باید دارای ویژگی‌هایی مانند مقاومت در برابر خوردگی، توان مناسب، قابلیت کارکرد مداوم و راندمان بالا باشد. همچنین، استفاده از سیستم‌های کنترل سطح و هشدارهای ایمنی می‌تواند عملکرد پمپ را بهبود بخشد و از خرابی‌های زودهنگام جلوگیری کند. جهت کسب اطلاعات بیشتر درباره ایستگاه پمپاژ فاضلاب، می‌توانید مقاله زیر را مطالعه کنید.

• نحوه نگهداری و تعمیر پمپ‌های فاضلابی

نگهداری منظم پمپ‌های فاضلابی شامل بررسی فیلترها، روانکاری قطعات و تست عملکرد سیستم تخلیه است. انجام این موارد به افزایش طول عمر پمپ و جلوگیری از خرابی ناگهانی کمک می‌کند.

استانداردها و الزامات طراحی سیستم فاضلاب زیرزمین

طراحی و اجرای سیستم فاضلاب زیرزمین نیازمند رعایت استانداردهای فنی و مهندسی است تا عملکرد صحیح و ماندگاری بالای سیستم تضمین شود. عدم رعایت این استانداردها می‌تواند منجر به مشکلاتی مانند گرفتگی، بازگشت فاضلاب، نشتی، خرابی تجهیزات و ایجاد بوی نامطبوع شود. به همین دلیل، توجه به اصول طراحی، انتخاب تجهیزات مناسب و اجرای صحیح سیستم از اهمیت ویژه‌ای برخوردار است.

این بخش شامل بررسی الزامات مربوط به شیب و قطر لوله‌ها، استانداردهای پمپ‌های فاضلابی و نکات ایمنی در طراحی و اجرا خواهد بود. رعایت این موارد نه تنها باعث افزایش کارایی سیستم و کاهش هزینه‌های نگهداری و تعمیرات می‌شود، بلکه از مشکلات زیست‌محیطی و بهداشتی نیز جلوگیری خواهد کرد.

• الزامات طراحی شیب و قطر لوله‌ها

یکی از مهم‌ترین اصول در طراحی سیستم فاضلاب زیرزمین، رعایت شیب و انتخاب قطر مناسب برای لوله‌های فاضلاب است. طراحی نامناسب در این بخش می‌تواند باعث کندی حرکت فاضلاب، انسداد لوله‌ها و حتی بازگشت جریان فاضلاب شود.

حداقل شیب مورد نیاز برای لوله‌های فاضلاب: شیب لوله‌های فاضلاب باید به گونه‌ای باشد که جریان فاضلاب به‌صورت ثقلی و بدون نیاز به پمپاژ اضافی به شبکه اصلی هدایت شود. بر اساس استانداردهای بین‌المللی مانند استانداردهای ASME و UPC ، شیب مناسب برای لوله‌های فاضلاب به قطر آن‌ها بستگی دارد.

 رعایت این شیب باعث می‌شود که فاضلاب به‌راحتی تخلیه شود و از ایجاد رسوبات و گرفتگی در لوله‌ها جلوگیری گردد. در صورتی که شیب بیش از حد زیاد باشد، آب سریع‌تر از مواد جامد حرکت کرده و باعث ایجاد رسوبات در لوله‌ها می‌شود.

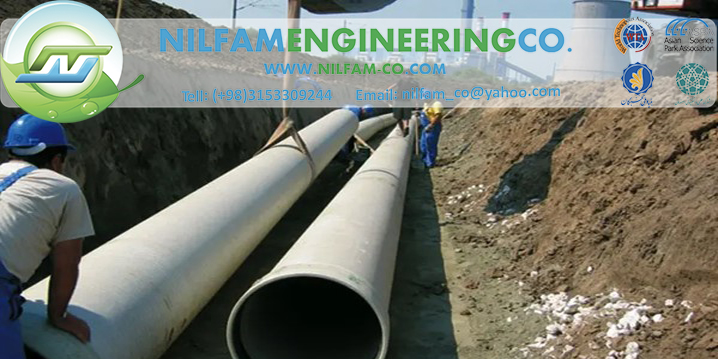

انتخاب قطر مناسب لوله‌های فاضلاب: قطر لوله‌ها باید بر اساس میزان فاضلاب تولیدی و تعداد واحدهای متصل به سیستم تعیین شود. در صورتی که قطر لوله کمتر از مقدار مورد نیاز باشد، احتمال گرفتگی و انسداد وجود دارد. از طرفی، استفاده از لوله‌های بیش از حد بزرگ باعث کاهش سرعت جریان فاضلاب شده و ممکن است منجر به ته‌نشینی مواد جامد شود.

در استانداردهای بین‌المللی، توصیه شده که قطر لوله‌های اصلی تخلیه فاضلاب حداقل 100 میلی‌متر باشد، در حالی که برای لوله‌های فرعی، بسته به میزان فاضلاب، قطرهای 50 تا 75 میلی‌متر قابل استفاده است. برای ساختمان‌های مرتفع و مجموعه‌های بزرگ، قطر لوله‌ها باید متناسب با دبی فاضلاب افزایش یابد.

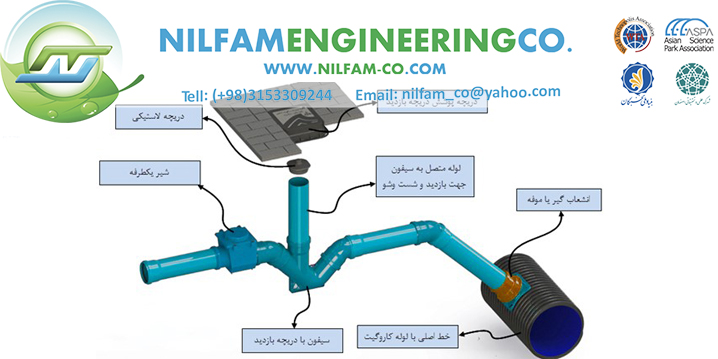

نحوه اتصال لوله‌های فاضلاب زیرزمین: لوله‌های فاضلاب باید به‌گونه‌ای طراحی شوند که کمترین تعداد زانو و تغییر جهت در مسیر لوله‌کشی وجود داشته باشد. اتصالات باید از نوع مقاوم در برابر فشار و نشتی باشند. همچنین، در نقاطی که تغییر مسیر لازم است، باید از دریچه‌های بازدید جهت سهولت در نگهداری و رفع انسداد استفاده شود.

• استانداردهای مرتبط با پمپ‌های فاضلابی

در مواقعی که تخلیه فاضلاب زیرزمین از طریق شیب طبیعی ممکن نیست، استفاده از پمپ‌های فاضلابی ضروری می‌شود. این پمپ‌ها باید بر اساس استانداردهای مهندسی طراحی و نصب شوند تا عملکرد مطمئن و طولانی‌مدت داشته باشند.

پمپ‌های فاضلابی معمولاً در دو نوع اصلی مورد استفاده قرار می‌گیرند:

• پمپ‌های خردکننده (Grinder Pumps): این پمپ‌ها فاضلاب را به ذرات ریز تبدیل کرده و سپس آن را به شبکه اصلی منتقل می‌کنند. مناسب برای مواقعی که لوله‌های با قطر کوچک مورد استفاده قرار می‌گیرند.
• پمپ‌های غوطه‌ور (Submersible Pumps): این نوع پمپ‌ها درون یک مخزن قرار می‌گیرند و فاضلاب را به سیستم تخلیه هدایت می‌کنند. معمولاً در سیستم‌های بزرگ‌تر و فاضلاب‌های با ذرات جامد بیشتر استفاده می‌شوند.

استانداردهای مرتبط با پمپ‌های فاضلابی شامل موارد زیر هستند:

• استاندارد ANSI/HI 1.1-1.2 برای مشخصات فنی و بهره‌وری پمپ‌های فاضلابی
• استاندارد NFPA 820 برای ایمنی در تأسیسات پمپاژ فاضلاب
• استاندارد EN 12050-1 برای پمپ‌های مورد استفاده در ساختمان‌ها

ظرفیت و قدرت پمپ‌های فاضلابی: انتخاب پمپ مناسب بستگی به عوامل مختلفی از جمله دبی فاضلاب، ارتفاع پمپاژ و نوع ذرات معلق دارد. معمولاً ظرفیت پمپ‌ها بر حسب لیتر در دقیقه (L/min) یا مترمکعب در ساعت (m³/h) بیان می‌شود. قدرت پمپ نیز باید به اندازه‌ای باشد که بتواند فاضلاب را بدون انسداد و افت فشار انتقال دهد.

نحوه نصب و نگهداری پمپ‌های فاضلابی: نصب پمپ‌های فاضلابی باید مطابق با دستورالعمل سازنده و استانداردهای ملی و بین‌المللی انجام شود. این پمپ‌ها باید به سنسورهای هشدار سطح آب و سیستم‌های محافظتی مانند قطع‌کن اتوماتیک در زمان اضافه‌بار مجهز باشند. نگهداری دوره‌ای، شامل تمیزکاری، بررسی عملکرد سنسورها و روانکاری قطعات، از اهمیت ویژه‌ای برخوردار است.

نکات ایمنی در طراحی و اجرای اتصال فاضلاب زیرزمین به فاضلاب شهری

اجرای سیستم فاضلاب زیرزمین نیازمند رعایت نکات ایمنی است تا از بروز خطرات بهداشتی، زیست‌محیطی و ساختمانی جلوگیری شود.

جلوگیری از نشت و بازگشت فاضلاب: برای جلوگیری از نشت فاضلاب، استفاده از اتصالات مقاوم و آب‌بند در محل‌های اتصال لوله‌ها ضروری است. همچنین، دریچه‌های برگشت (Check Valves) باید در مسیر خروجی پمپ‌های فاضلابی نصب شوند تا از بازگشت فاضلاب جلوگیری کنند.

تهویه مناسب برای جلوگیری از انتشار گازهای سمی: گازهای ناشی از فاضلاب مانند سولفید هیدروژن (H₂S) و متان می‌توانند خطرات جدی برای سلامتی ایجاد کنند. به همین دلیل، سیستم تهویه مناسب باید در مسیر فاضلاب نصب شود تا این گازها به درستی از محیط خارج شوند.

جلوگیری از گرفتگی و انسداد سیستم: برای کاهش احتمال گرفتگی، استفاده از صافی‌های مناسب در محل ورودی پمپ‌های فاضلابی توصیه می‌شود. همچنین، تمهیداتی مانند نصب دریچه‌های بازدید و اجرای برنامه‌های نگهداری پیشگیرانه می‌تواند از بروز مشکلات در آینده جلوگیری کند.

رعایت این استانداردها و نکات فنی باعث می‌شود که سیستم فاضلاب زیرزمین به‌طور مؤثر و بدون مشکل عمل کرده و نیاز به تعمیرات و هزینه‌های اضافی به حداقل برسد.

جمع بندی نهایی درباره اتصال فاضلاب زیرزمین به فاضلاب شهری

اتصال صحیح فاضلاب زیرزمین به فاضلاب شهری یکی از جنبه‌های مهم مهندسی ساختمان و شبکه‌های شهری است که نیاز به دقت و رعایت استانداردهای لازم دارد. روش‌های مختلفی برای اجرای این اتصال وجود دارد که بسته به شرایط محیطی و طراحی ساختمان، می‌توان مناسب‌ترین گزینه را انتخاب کرد. استفاده از پمپ‌های فاضلاب، طراحی مناسب شیب لوله‌ها و رعایت الزامات ایمنی، از جمله اقداماتی هستند که می‌توانند عملکرد بهینه این سیستم را تضمین کنند.

رعایت اصول صحیح طراحی و نصب نه تنها از مشکلاتی مانند بازگشت فاضلاب و انسداد لوله‌ها جلوگیری می‌کند، بلکه باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید سیستم خواهد شد. در نهایت، انتخاب تجهیزات مناسب و اجرای صحیح، تأثیر قابل‌توجهی در بهبود شرایط بهداشتی و زیست‌محیطی ساختمان‌ها و شهرها دارد.
